山東誠星新能源科技有限公司近期為湖南某市餐廚垃圾處理項目中配備了兩臺沼氣發電機組，餐廚垃圾處理設備,垃圾填埋場沼氣處理,沼氣發電機組_餐廚垃圾處理項目中的沼氣發電機組及配套系統技術方案,本方案采用全新濰柴500kW級開架式低壓沼氣內燃機組。機組缸套高溫水通過板式換熱器進行余熱利用，提供生產生活用熱水；排氣煙氣經脫硝后，煙氣進入煙氣-蒸汽換熱器制取厭氧工藝用蒸汽；由此三部分及配套輔助設備組成沼氣熱電聯產電站用發電機組設備。

    機組型號為：SPT500GF-W，額定電壓：400V。

    當甲烷濃度為60%時，SPT500GF-W每臺機組滿負荷運行時機組電效率為38%，機組熱效率為40.5%，每方沼氣可產電力為2.1kw.h，每臺機組每小時耗氣量為238 m3/h。

    沼氣發電機組輸出三相50Hz標準交流電，額定電壓0.4kV。機組經0.4kV出線柜與0.4KV市電母排并聯對外供電。機組采用并網模式運行。

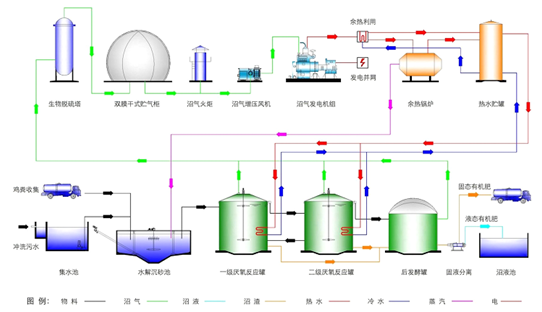

1）沼氣電站工藝流程圖

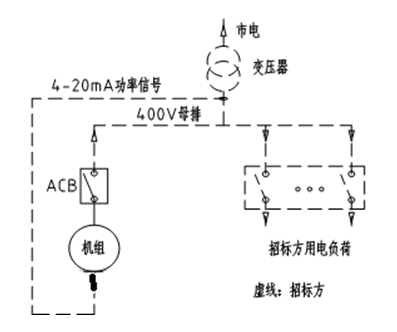

2）沼氣發電機組并網示意圖

注：山東誠星公司標配燃?xì)獾蛪喊l(fā)電機組，機組控制柜和0.4KV 出口柜（ACB柜）。客戶需提供負載功率信號至機組控制柜。公司提供的控制柜和ACB柜應放置在監控室內。

3)發電機組市電輸入

注：公司標配發電機組、HAS柜和輔助設備，由客戶負責機組自耗電輸入（每臺機組容量不低于45KW）。

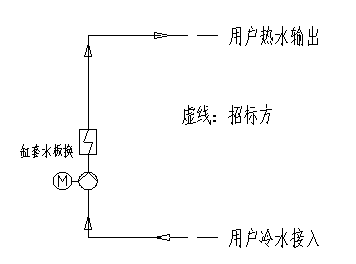

4)發電機組熱水型余熱利用示意圖

注：公司提供發電機組，并配套相應的缸套水板式換熱器、煙氣換熱器、管道泵、分水器和集水器。

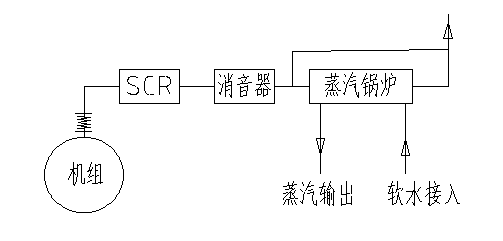

5）發電機組排氣系統（含scr脫硝、消音器和蒸汽鍋爐）示意圖



注：公司提供發電機組，并配套scr脫硝、消音器、蒸汽鍋爐。

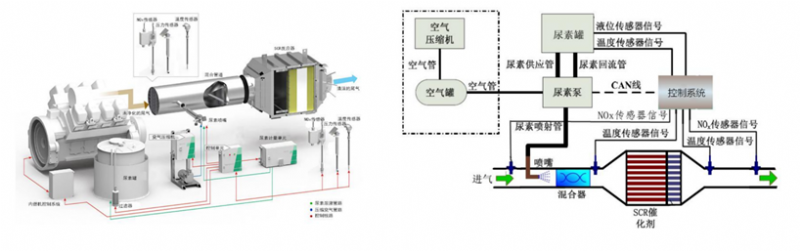

scr脫硝系統如下：
