首頁-新聞資訊兩臺濰柴沼氣發電機組安裝完成
山東誠星新能源在此項目中使用了2臺500kW級開架式低壓沼氣內燃發電機組。機組缸套高溫水通過板式換熱器進行余熱利用，提供生產生活用熱水；排氣煙氣經scr脫硝設備脫硝后，煙氣進入煙氣蒸汽換熱器制取厭氧工藝用蒸汽；由此三部分及配套輔助設備組成沼氣熱電聯產電站用發電機組。

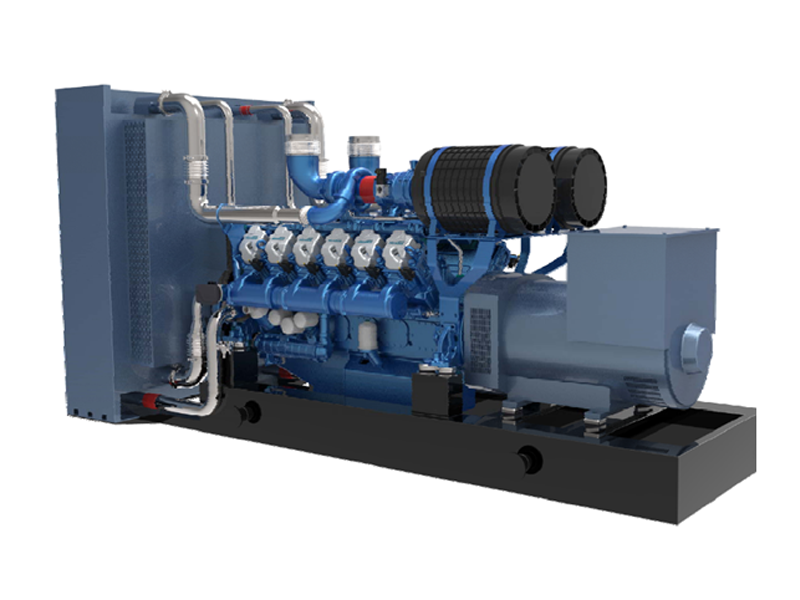

沼氣發電機組型號為：SPT500GF；額定電壓：400V。發電機組出廠日期在2020年1月1日后生產的新機，發動機為全新濰柴博杜安品牌發動機。發動機、發電機、機組控制系統柜為生產廠家原裝，由生產廠家統一設置及調試后出廠。
一、沼氣發電機組技術主要參數如下表所示
沼氣發電機組技術參數
一、基本參數 | 單位 | 數值 | ||
發電機組額定功率 | kW | 500 | ||
數量 | 臺 | 2 | ||
額定轉速 | r/min | 1500 | ||
工作制 | 24小時連續工作制 | |||
發電機效率 | % | 93.3 | ||
額定工況發電效率（ISO工況） | % | 38 | ||
額定工況單位沼氣發電量 （60%甲烷含量） | kW·h | 2.1 | ||
額定工況熱效率 | % | 41 | ||
額定工況總效率 | % | 80 | ||
沼氣發電機組污染排放標準 | 排放出口NOx濃度 | g/ kW·h | ≤ 3.48 | GB/T29488-2013《中大功率沼氣發電機組》表3、表4、表5中的限值 |
排放出口CO濃度 | g/ kW·h | ≤ 4.45 | ||
排放出口HC濃度 | g/ kW·h | ≤ 0.55 | ||
裸機噪音 | dB（A） | ≤ 105 | ||
振動烈度 | mm/s | 45 | ||
污染物廠界排放標準 | 排放煙囪出口NOx濃度 | mg/Nm3 | 150 | 《鍋爐大氣污染物排放標 準》（GB13271-2014） |
排放煙囪出口SO2濃度 | 50 | |||
排放煙囪出口顆粒物濃度 | 20 | |||
發電機輸出額定電壓 | kV | 0.4 | ||
發電機輸出額定電流 | A | 900 | ||
額定頻率 | Hz | 50 | ||
額定功率因數(COSФ) | 0.8（滯后） | |||
年運行時間 | h | ≥7500 | ||
經濟性 | 潤滑油消耗 | g/kW·h | ≤0.8 | |
耗氣量（60%甲烷） | Nm3/h | 兩者取更節能參數 | ||
燃?xì)鉄岷穆?/span> | MJ/kWh | ≤10 | ||
循環蒸汽流量（0.6MPa飽和蒸汽） | kg/h | ≥400 | ||
燃?xì)鈮毫Ψ秶?/span> | kPa | 3~15 | ||
缸數 | 個 | 12 | ||
活塞平均速度 | m/s | |||
外形尺寸（長×寬×高） | mm | 4200x1800x2000 | ||
重量 | kg | 6800 | ||
二、保養時間 | 單位 | 乙方設計 | ||
潤滑油更換周期 | 小時 | 500 | ||
計劃保養運行時間 | 小時 | 500 | ||
中修 | 小時 | 12000 | ||
大修 | 小時 | 25000 | ||
三、保養成本 | 單位 | 乙方計算 | ||
年保養成本
| 元 | |||
中修一次成本 | 元 | |||
中修期間耗時 | 天 | |||
大修一次成本 | 元 | |||
大修期間耗時 | 天 | |||
說明：上表參數為機組滿足本文件設備運行條件要求，并網運行模式、額定工況條件下測定。
二、沼氣發電機組發電輸出技術要求
（1）供貨范圍
乙方負責從發電機組出口至0.4kV開關柜的電氣設備供貨，包括機組及供貨范圍內附屬設備的低壓配電柜和并網柜。
（2）系統對沼氣發電機組的要求
為保證向負荷提供可靠的電力，滿足自發自用，余電上網的并網方式，由本項目發電系統引起的各項電能質量指標應該符合相關標準的要求。
1）本項目接入引起的電壓平衡度、電壓波動、電壓偏差應滿足國標相關規定要求，向公共連接點注入的直流電流分量不應超過其交流額定值的0.5%。
2）沼氣電站接入電網后，公共連接點的諧波電壓、總諧波電流分量（均方根）應滿足國標相關規定要求，其中沼氣電站向電網注入的諧波電流允許值按此沼氣電站安裝容量與其公共連接點的供電設備容量之比進行分配。
3）在電網電壓、頻率異常時沼氣電站的相應特性應滿足國標的相關規定。
4）沼氣電站應保證并網點功率因數在1～0.95（滯后）范圍內，且應滿足GB/T29488-2013等國家標準的相關規定。
（3）主設備選型及并網柜位置設置
1）主接線部位設置
在變壓器低壓側總進線柜后端設置發電并網開關柜，發電機組通過該開關柜與電網聯系，該開關柜甲方自備，按乙方控制需要預留信號檢測位置，提供斷路器的儲能、合閘、分閘控制接點，無源合閘反饋觸點信號。
2）斷路器形式
本項目選用框架式斷路器，根據短路電流水平選擇設備開斷能力，并需留有一定裕度，380V斷路器開斷能力不小于50kA，斷路器具備電源端與負荷端反接能力。
（4）二次接入系統
1）380V線路保護
并網點的斷路器配置一套保護裝置，該裝置應具有兩段過流保護、失壓跳閘、并網檢測功能。線路發生短路故障時，線路保護能快速動作，瞬時跳開斷路器，滿足全線故障時，線路保護能快速動作，瞬時跳開斷路器，滿足全線故障時快速可靠切除故障的要求。斷路器還應具備反映故障及運行狀態輔助接點。
2）防孤島裝置
在配變低壓母線處裝設防孤島裝置（對配電變壓器低壓側進行實時監測，對清潔電源進行必要的控制。采用專門為其設計的微機裝置和控制電路，這樣可以保證孤島保護動作快速性和控制地準確性），系統應具備有計劃孤島運行模式。在有計劃孤島運行模式下啟動時，連鎖兩臺變壓出線總斷路器的位置輔助觸點，確保斷路器已處于斷開位。
防孤島保護動作時間須滿足國家規范要求，并與10Kv外網斷路器的自動重合閘時間匹配。
（5）調度自動化
并網柜內電能表以及電流互感器由供電公司安裝，乙方配合給出電流互感器的安裝位置，電壓信號的連接位置，并對供電公司的安裝工作提供必要的配合。
（6）乙方協助甲方提供并網驗收及調試申請的相關資料，并配合供電公司的并網驗收及調試工作、供電公司提出的整改工作。
（7）沼氣發電電能質量、同期裝置性能及系統安全保護要求均符合相關國標規范要求及行業標準要求。
（8）需檢定的儀器儀表、裝置出具檢定報告。
